型　号

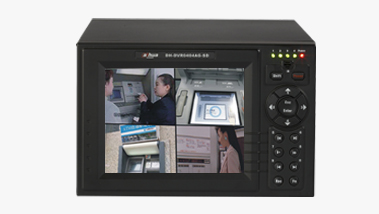

DH-DVR0404AL-U

DH-DVR0404AL-UD
DH-DVR0404AH-UD

主处理器
工业级嵌入式微控制器

操作系统
嵌入式LINUX操作系统

图像编码标准
H.264

视频标准
PAL（625线，50场/秒）

监视图像质量
PAL制，D1(704X576)

回放图像质量
PAL制，QCIF(176X144)、CIF（352X288）、HD1(352X576)、D1(704X576)

图像控制
图像质量可调，可变码流和固定码流可选

双码流
每个通道可设置双码流，副码流的设置最高分辨率不超过主码流

图像移动侦测
每画面可设置396(22X18)个检测区域；可设置多级灵敏度，1-6档可调

区域遮挡设置
每路支持4个区域遮挡块

编码标准
G.711A

语音对讲
独立对讲通道

录像方式
支持手动， 自动，运动检测，告警触发录像模式

录像保存
本机硬盘、网络

录像速度
第1路D1，其余CIF
4路D1

录像回放
支持1、2、3、4路回放功能

备份方式
支持硬盘、刻录机、U盘和网络备份

视频输入
4路BNC接口

视频输出
1路模拟视频BNC接口(1.0Vp-p, 75ohms)，1路VGA输出支持1280X1024、1024X768、1280X720、800X600分辨率，1路HDMI输出支持1280X1024、1024X768、1280X720分辨率

环通输出
无

矩阵输出
无

音频输入
4路线性音频输入

音频输出
1路线性音频输出

报警输入
6路报警输入，低电平有效，绿色接线柱接口

报警输出
3路报警输出，继电器触点(1A@24VDC), NO、NC可编程、绿色接线柱接口

网络
1个RJ45接口, 10/100M自适应

通信
标准485接口，支持半双工，绿色接线柱接口、标准232接口，DB9

USB
2个USB 2.0接口，其中1个前面板，1个背板接口

硬盘
内部支持4个SATA硬盘接口

eSATA接口
支持独立eSATA接口

液晶屏
标配640*480高清晰液晶屏（带D型号）

电源
220V±10% 50Hz±2% / 110V±10% 60Hz±2%

功耗
23-27W(不含硬盘)

工作温度
0℃-＋55℃

工作湿度
10%－90%

尺 寸
200mm*320mm*130mm

重 量
3.5-4.5kg（不含硬盘）

安装方式
ATM机内部安装

贴条检测
N/A
弹出屏幕提示，截取对比图片(带X型支持)

假键盘检测
N/A
弹出屏幕提示，截取对比图片(带X型支持)

假读卡器检测
N/A
弹出屏幕提示，截取对比图片(带X型支持)

操作超时
N/A
自定义ATM操作时间，超时报警(带X型支持)
